Trevendo Universal Stelzlager
Mit dem Trevendo Stelzlagersystem halten Sie die innovative Lösung für Ihren anstehenden Terrassenbau in Ihren Händen. Durch den Einsatz dieses Komplettsystems gelingt es Ihnen mühelos, die Oberflächen Ihres Projektes plan und in der Waage auszurichten. Stelzlager oder auch Plattenlager ebnen nicht nur Terrassen- und Balkonböden, sondern finden auch bei Flachdächern, begrünten Dächern, Springbrunnen-Konstruktionen oder Pooleinfassungen ihre Anwendung. Die Plattenlager sind hierbei aus robustem Polypropylen hergestellt. Damit verwenden Sie ein extrem witterungsbeständiges Material, das sowohl niedrigen als auch hohen Temperaturen ohne Qualitätsverlust widersteht. Darüber hinaus erhöht dieser stabile und leichte Kunststoff das Gewicht Ihrer Unterkonstruktion nur sehr geringfügig.
Mit diesem Stelzlager- oder Plattenlagersystem nivellieren Sie die einzelnen Auflagepunkte millimetergenau, können aber auch problemlos große Höhenunterschiede Ihres unebenen Untergrundes anpassen. Die fünf verschiedenen Größen des Systems erlauben den Ausgleich von 10 mm - 220 mm. Ein Erweiterungsring erhöht bei Bedarf die Gesamtaufbauhöhe nochmals um 100 mm. Die von Ihnen erstellte Unterkonstruktion hält dazu noch weitere Vorteile bereit: Durch die Durchlüftung unterhalb Ihrer Böden erzielen Sie eine zusätzliche thermische Isolierung. Die leicht zu erzielenden gleichmäßigen Abstände zwischen den Platten und Planken erlauben den Abfluss auf die zugrunde liegende Abdichtung, sodass Stauwasser auf Ihren Oberflächen vermieden wird. Leitungen oder Rohre können Sie unterhalb Ihrer neu entstandenen Terrasse bequem verbergen, wobei diese zusätzlichen Installationen im Falle einer Reparatur oder Wartung leicht zugänglich sind. Im Vergleich zu Unterputzlösungen müssen Sie auf diese Art und Weise nur die einzelnen betroffenen Platten anheben.
Neben den üblichen Abstandshaltern finden Sie bei den Plattenlagern immer auch einen L-Adapter im Lieferumfang. Damit können Sie auch Ihre Holz- oder WPC-Unterkonstruktionen sicher am Stelzlager verschrauben.
Ihre Vorteile
Fugenkreuz und L-Adapter im Lieferumfang
Alle Trevendo Universal Stelzlager werden sowohl mit L-Adapter als auch mit Fugenkreuz geliefert. Mit dem L-Adapter können Sie Holz- und WPC-Unterkonstruktionen sicher am Lager verschrauben. Die Fugenadapter für Beton- und Natursteinplatten haben eine Breite von 3 mm.
Schneller Wasserablauf
Die gleichmäßigen Abstände zwischen den Oberflächenplatten oder Planken erlauben den Wasserabfluss auf die zugrunde liegende Abdichtung. Es bilden sich keine Pfützen auf Ihrer Terrasse.
Zusätzliche thermische Isolierung
Das Stelzlagersystem trägt zur Dämmung bei. Die Abstände zwischen den Platten ermöglichen den Luftaustausch. Unter der Terrasse angesammeltes Regenwasser kann so schneller verdunsten.
Abdeckung von Rohren und Leitungen
Sie können unter der Terrassenoberfläche Rohre und Kabel verstecken. Revision ist jederzeit möglich da die Platten einfach angehoben werden können.
Geringes Gewicht
Die Stelzlager sind aus einem festen aber leichten Material. Das Gesamtgewicht ist im Vergleich zu herkömmlichen Terrassenunterkonstruktionen gering.
Ebene Oberfläche
Sie können mühelos ebene Oberflächen erzielen. Jedes Stelzlager kann per Schraubring auf die benötigte Höhe eingestellt werden. Bei unebenem Untergrund können Sie die optional erhältlichen selbstnivellierenden Auflagen verwenden.
Anwendungsgebiete für Trevendo Stelzlager
- Terrassen
- Flachdächer
- Balkone
- begrünte Dächer
- Springbrunnen
- Poolumrandung

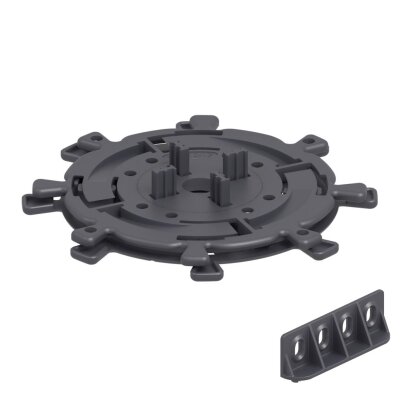

Technische Daten für Universal Stelzlager XS, 10 - 17 mm
Verstellbereich: 10 - 17 mm (in 1 mm Schritten)
Fußdurchmesser: 168 mm
Kopfteildurchmesser: 168 mm
Material: PP
Gesamtbelastung: 400 kg
Temperaturbereich: -30 bis 60 °C
Höhenverstellung: in 1-mm-Schritten durch Auflage
Auflagefläche mit L-Adapter: 86 mm
Auflagefläche mit Fugenadapter: 80 mm
Die modularen Stelzlager werden in zerlegtem Zustand geliefert. Montieren Sie einfach Basis und Kopfteil. Je nach Terrassenbelag stecken Sie abschließend L-Adapter oder Fugenadapter auf.
Technische Daten für Universal Stelzlager S, 17 - 30 mm
Verstellbereich: 17 - 30 mm (in 1 mm Schritten)
Fußdurchmesser: 168 mm
Kopfteildurchmesser: 168 mm
Material: PP
Gesamtbelastung: 400 kg
Temperaturbereich: -30 bis 60 °C
Höhenverstellung: in 1-mm-Schritten durch Auflage
Auflagefläche mit L-Adapter: 86 mm
Auflagefläche mit Fugenadapter: 80 mm
Die modularen Stelzlager werden in zerlegtem Zustand geliefert. Montieren Sie einfach Basis und Kopfteil. Je nach Terrassenbelag stecken Sie abschließend L-Adapter oder Fugenadapter auf.
Technische Daten für Universal Stelzlager M, 30 - 45 mm
Verstellbereich: stufenlos 30 - 45 mm
Fußdurchmesser: 167 mm
Ringdurchmesser: 75 mm
Kopfteildurchmesser: 100 mm
Material: PP
Gesamtbelastung: 400 kg
Temperaturbereich: -30 bis 60 °C
Höhenverstellung: Einstellung per Ring
Höhenerweiterung: per Erweiterungsstück (separat erhältlich)
Auflagefläche mit L-Adapter: 68 mm
Auflagefläche mit Fugenadapter: 48 mm
Die modularen Stelzlager werden in zerlegtem Zustand geliefert. Montieren Sie einfach Basis, Gewindering und Kopfteil. Je nach Terrassenbelag stecken Sie abschließend L-Adapter oder Fugenadapter auf.
Technische Daten für Universal Stelzlager L, 45 - 70 mm
Verstellbereich: stufenlos 45 - 70 mm
Fußdurchmesser: 168 mm
Ringdurchmesser: 75 mm
Kopfteildurchmesser: 100 mm
Material: PP
Gesamtbelastung: 400 kg
Temperaturbereich: -30 bis 60 °C
Höhenverstellung: Einstellung per Ring
Höhenerweiterung: per Erweiterungsstück (separat erhältlich)
Auflagefläche mit L-Adapter: 68 mm
Auflagefläche mit Fugenadapter: 48 mm
Die modularen Stelzlager werden in zerlegtem Zustand geliefert. Montieren Sie einfach Basis, Gewindering und Kopfteil. Je nach Terrassenbelag stecken Sie abschließend L-Adapter oder Fugenadapter auf.
Technische Daten für Universal Stelzlager XL, 70 - 120 mm
Verstellbereich: stufenlos 70 - 120 mm
Fußdurchmesser: 168 mm
Ringdurchmesser: 75 mm
Kopfteildurchmesser: 100 mm
Material: PP
Gesamtbelastung: 400 kg
Temperaturbereich: -30 bis 60 °C
Höhenverstellung: Einstellung per Ring
Höhenerweiterung: per Erweiterungsstück (separat erhältlich)
Auflagefläche mit L-Adapter: 68 mm
Auflagefläche mit Fugenadapter: 48 mm
Die modularen Stelzlager werden in zerlegtem Zustand geliefert. Montieren Sie einfach Basis, Gewindering und Kopfteil. Je nach Terrassenbelag stecken Sie abschließend L-Adapter oder Fugenadapter auf.
Technische Daten für Universal Stelzlager XXL, 120 - 220 mm
Verstellbereich: stufenlos 120 - 220 mm
Fußdurchmesser: 168 mm
Ringdurchmesser: 75 mm
Kopfteildurchmesser: 100 mm
Material: PP
Gesamtbelastung: 400 kg
Temperaturbereich: -30 bis 60 °C
Höhenverstellung: Einstellung per Ring
Höhenerweiterung: per Erweiterungsstück (separat erhältlich)
Auflagefläche mit L-Adapter: 68 mm
Auflagefläche mit Fugenadapter: 48 mm
Die modularen Stelzlager werden in zerlegtem Zustand geliefert. Montieren Sie einfach Basis, Gewindering und Kopfteil. Je nach Terrassenbelag stecken Sie abschließend L-Adapter oder Fugenadapter auf.
Technische Daten - Erweiterungsstück, 100 mm
Höhe: 100 mm
Ringdurchmesser: 75 mm
Material: PP
Temperaturbereich: -30 bis 60 °C
Maximalaufbau: 2 Erweiterungsstücke pro Stelzlager
Selbstnivellierender Kopf
Der selbstnivellierende Kopf besteht aus einem Unter- und Oberteil. Das Unterteil wird durch clipsen am Kopfteil des Stelzlagers angebracht. Anschließend legen Sie das Oberteil auf das zuvor angebrachte Unterteil auf. Je nach Terrassenbelag stecken Sie nun L-Adapter für WPC oder Holz Unterkonstruktion oder Fugenadapter für Steinplatten oder Fliesen auf.
Der selbstnivellierende Kopf kann ein Untergrundgefälle von 0° bis 7° Neigung ausgleichen.
Bei montiertem Kopf erhöht sich die Gesamtaufbauhöhe um 16 mm.
Kompatibel mit Universal Stelzlager ab Größe M.
